学plc编程入门基础知识！从这开始！

portant; word-wrap: break-word !important;">1.定义

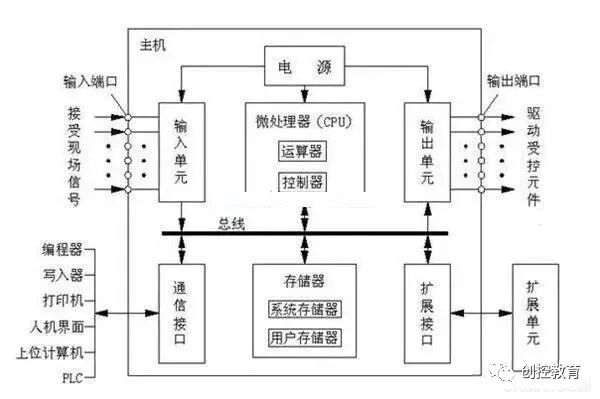

PLC（Programmable Logic Controller）：可编程逻辑控制器。实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同，基本组成如下图所示： portant;">工业生产和科技的发展都离不开plcportant;">的自动化控制，作为一名电工portant;">，想要不被时代所抛弃，就要不断充实自己、投资自己、学习PLC。

portant; word-wrap: break-word !important; overflow-wrap: break-word !important;">portant;">一个电工会不会PLC也直接影响自己的薪资水平，技术就是你最闪亮的名片，现在很多公司招聘电工也会要求会PLC。
portant;">那么电工学portant;">习PLC该如何入门呢？以下是一位从业20年的老电工的一点学习心得，希望能对大家有所帮助。
portant;">1、从基础开始学习
portant;">想要学习PLC，就要从基础开始，PLC的基础包括，汉语普通话（能正常交流），电工基础（直流电，交流电，开关按钮，继电器portant;">等元器件portant;">），计算机基础（基本计算机原理，二进制，十六进制，字节，字等常识）以及机械，液压，气动等等。
portant;">只有掌握了基础，才能往下学，就像盖楼一样，先打下地基。

portant; word-wrap: break-word !important; overflow-wrap: break-word !important;">

portant; word-wrap: break-word !important;">

portant; word-wrap: break-word !important; overflow-wrap: break-word !important;">
portant;">2、看懂电气portant;">原理图
电路图portant;">是发展的基础，既然PLC可以取代继电器和接触器portant;">控制，那相应的基础电路原理是肯定要知道！
portant;">3、了解PLC的基本结构
portant;">既然要学习PLC技术，肯定要对PLC做一个了解，至少需要知道PLC是什么，主要由哪几部分构成，各个部分都有什么作用以及简单的了解PLC的扫描过程，动作原理，工作状态等等，基础的需要了解。

portant; word-wrap: break-word !important; overflow-wrap: break-word !important;">portant;">4、掌握基础的梯形图
portant;">梯形图是plc编程portant;">的一种方式，了解基础的梯形图，可以从最简单的基础电路入手，慢慢练习将简单的电路图转化为PLC梯形图，梯形图是一定需要掌握的！

portant; word-wrap: break-word !important; overflow-wrap: break-word !important;">portant;">5、学习基本的编程语言、指令
portant;">编程语言和逻辑指令是PLC可以识别的逻辑语言，就像人说的话一样，所以我们要弄清楚PLC基本的逻辑语言，因为逻辑指令或者逻辑语言是PLC可以听懂的话，基础的编程指令:LD，LDI，AND等等，在往期视频中都有一一介绍，想了解的朋友可以看看。

portant; word-wrap: break-word !important; overflow-wrap: break-word !important;">
portant;">编程语言和逻辑指令也是PLC编程的一种方式，算是PLC最基础的东西。
portant;">6、动手找资料
portant;">既然决定要学习PLC，就不要犯懒，现在网上也有很多学习教程，自己可以从网上下载学习。
portant;">7、学习不纠结品牌
portant;">每一个PLC不敢说都一样，但是原理是相通的，学会学精其中一种，其他的自然会上手很快，都是触类旁通的知识！所以，与其纠结学哪种，倒不如有哪种做哪种，立马去做！
portant;">8、学会举一反三
portant;">工作经验是个好东西，但有时也会束缚我们的手脚。而我们要做的就是在工作中总结经验，却又不完全依赖于经验，还要学会触类旁通、举一反三。
portant;">学习了PLC，就要用PLC的思维方式，不要老想着逻辑线路转换成梯形图
portant;">9、多动手实践
portant;">光说不练假把式，《卖油翁》里也曾说过：无他，但手熟尔。再好的经验理论也要运用到实践中去，然后在实践中学习、总结经验。所以大家还是要多多动手实践，只有这样才能知道自己是否会了，掌握了多少，哪里还不会。
portant;">一位老电工说过这样一句话：现在这个年代不学习PLC，那就相当于一个小学生，也就只会那么一点加减乘除,稍难点的梯形图或者是编程公式那就没有办法理解了。
portant;">时代想要淘汰你，根本不会跟你打招呼。与其怨天尤人，抱怨自己挣得少，不如下定决心掌握一门新的技术。毕竟，我们只能靠自己。

portant; word-wrap: break-word !important;">

portant; word-wrap: break-word !important;">

portant; word-wrap: break-word !important;">2.工作原理

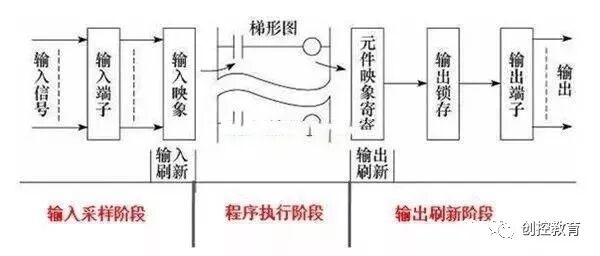

PLC开机运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新。完成上述三个阶段称作一个扫描周期。在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段,如下图所示：

portant; word-wrap: break-word !important;">

portant; word-wrap: break-word !important;">二.PLC分类
1.整体式PLC

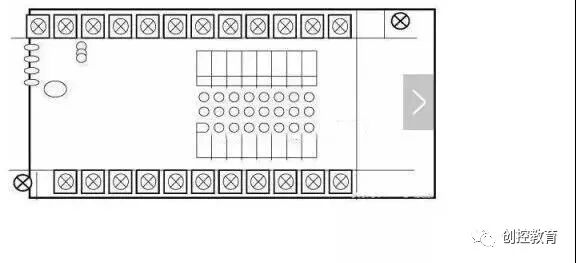

整体式PLC是将电源、中央处理器、输入/输出等装在一个箱体内，通常称为基本单元，如下图所示。整体式PLC一般还可配备特殊功能单元，如模拟量单元、位置控制单元等，使其功能得以扩展。这类PLC的特点包括结构紧凑、体积小、价格低等。小型PLC一般采用这种整体式结构。

portant; word-wrap: break-word !important;">

portant; word-wrap: break-word !important;">2.模块式PLC

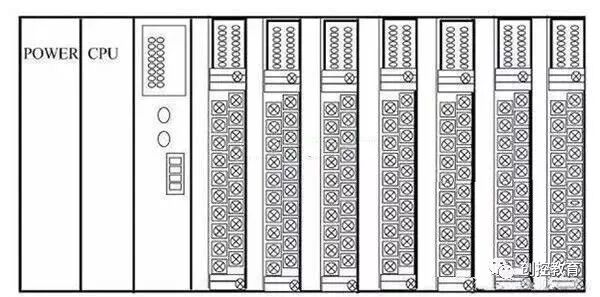

模块式PLC将PLC的各组成部分分别做成若干个单独的模块，如CPU模块、I/O模块、电源模块（有的含在CPU模块中）等，模块装在框架或基板的插座上，如下图所示。这种模块式PLC的特点是配置灵活，可根据需要选配不同规模的系统，而且装配方便，便于扩展和维修。大、中型PLC一般采用模块式结构。

portant; word-wrap: break-word !important;">

portant; word-wrap: break-word !important;">三.国际上常见的PLC

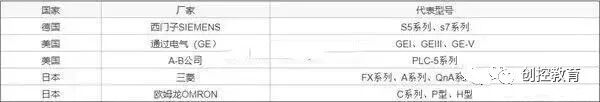

PLC主要由美国、欧洲和日本所垄断，其中美国和欧洲的PLC技术是在相互隔离情况下独立研究开发的，因此两者的PLC有明显的差异性。而日本的PLC技术是由美国引进的，对美国的PLC有一定的继承性。美国和欧洲以大中型PLC而闻名，而日本则以小型PLC著称。以下是全球PLC的主要厂家。

portant; word-wrap: break-word !important;">

portant; word-wrap: break-word !important;">四. PLC的功能及应用
PLC是在综合了继电器接触器控制和计算机控制的诸多优点之上设计和发展的，它在冶金、能源、化工、交通、电力等领域中有着广泛的应用。
1. 开关量逻辑控制
PLC取代传统的继电器电路，实现了逻辑控制和顺序控制，它既可用于单台设备的控制，也可用于多机群控及自动化流水线。如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。
2. 模拟量控制
在工业生产过程当中，存在一些如温度、压力、流量、液位和速度等连续变化的量（即模拟量）。A/D模块能将现场的温度、压力、流量、速度等模拟量转换变为数字量，再经PLC中的微处理器进行处理，然后进行控制；或者经D/A模块转换后变成模拟量，然后控制被控对象，这样就可实现PLC对模拟量的控制。模拟量控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用。
注：PLC中配置有A/D和D/A转换模块（A指的是模拟信号,D指的是数字信号）
3. 数据采集
PLC具有数学运算（含矩阵运算、函数运算、逻辑运算）、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据的采集、分析及处理。数据处理一般用于大型控制系统，如无人控制的柔性制造系统；
4. 定时和计数控制
PLC具有很强的定时和计数功能，它可以为用户提供几十甚至上百、上千个定时器和计数器。其计时的时间和计数值可以由用户在编写用户程序时任意设定，也可以由操作人员在工业现场通过编程器进行设定，进而实现定时和计数的控制。如果用户需要对频率较高的信号进行计数，可以选择高速计数模块。
